日本人妻中文字幕,亚洲天堂 在线,自麻豆视频,国产精品秘 8ee3coom

u95截齒堆焊過(guò)程展示
公司于2007年開始采用堆焊技術(shù)，加強(qiáng)截齒的耐磨性能。但隨著業(yè)務(wù)量的增加，進(jìn)口焊絲，價(jià)格高，供貨周期慢的弊端越來(lái)越突出。后來(lái)，公司決定嘗試使用國(guó)產(chǎn)焊絲。從2010年開始，公司開始對(duì)國(guó)產(chǎn)焊絲進(jìn)行調(diào)研，經(jīng)過(guò)家廠家焊絲使用及實(shí)驗(yàn)分析，最后于2012年3月與北京固本科技有限公司合作。采用固本KB515堆焊后的截齒u95成型美觀，耐磨層表面無(wú)裂紋，硬度高，深受廣大代理商、經(jīng)銷商，特別是外貿(mào)商的青睞，大大推動(dòng)了銷售工作的經(jīng)行。從近半年的使用中，得到了用戶的好評(píng)。
u95截齒堆焊過(guò)程控制
卓力目前月產(chǎn)截齒u95近10萬(wàn)支，截截齒材質(zhì)為42CrMo,先對(duì)齒堆焊耐磨層，再開孔高頻感應(yīng)加熱釬焊硬質(zhì)合金。釬焊后再經(jīng)行堿性溶液淬火。為提高效率，我公司對(duì)一臺(tái)數(shù)控機(jī)床進(jìn)行了改造，將其改造為截齒堆焊專用設(shè)備，堆焊一個(gè)截齒，只需要20秒。
    再與北京固本科技有限公司取得聯(lián)系后，北京固本首先派工程師到現(xiàn)場(chǎng)根據(jù)我公司截齒u95生產(chǎn)工藝和堆焊設(shè)備，制定了詳盡的截齒堆焊方案，嚴(yán)格控制堆焊工藝，以保證取得最好的堆焊效果。
1.首先把截齒安裝到機(jī)床的自動(dòng)轉(zhuǎn)臺(tái)上，調(diào)整好轉(zhuǎn)臺(tái)的轉(zhuǎn)速。
2.將固本KB515焊絲安裝于二氧化碳?xì)怏w保護(hù)焊機(jī)，焊槍固定到截齒轉(zhuǎn)臺(tái)前

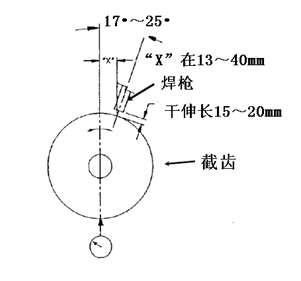

圖1 截齒堆焊工藝示意圖

的十字架上，調(diào)整焊槍與截齒的位置，焊槍與垂線成65·角，焊絲伸出長(zhǎng)度15～20mm,具體參數(shù)如圖1所示。
3.KB515焊接電流為220～240A，電壓為24～30V，采用直流反接，每個(gè)截齒U95連續(xù)堆焊三道，焊道與焊道之間重疊約3mm，見圖2.

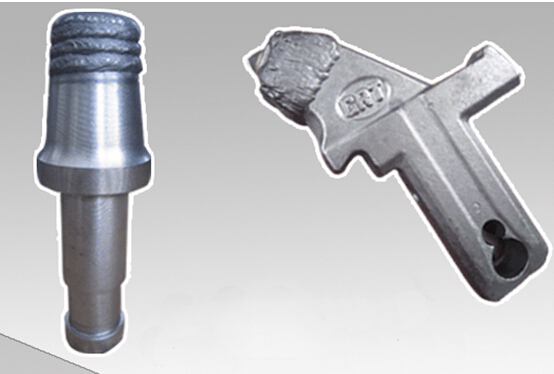

圖2 采用KB515堆焊后的截齒
在固本KB515的試用期間，我公司的技術(shù)人員與北京固本的工程師一起交流，全程跟蹤截齒U95堆焊工藝及KB515焊絲的使用，對(duì)KB515耐磨層的硬度經(jīng)行了現(xiàn)場(chǎng)測(cè)試，硬度都大于60HRC。經(jīng)過(guò)經(jīng)半年的測(cè)試和使用，我公司技術(shù)人員對(duì)北京固本科技有限公司研制生產(chǎn)的KB515截齒堆焊耐磨焊絲非常認(rèn)可。
